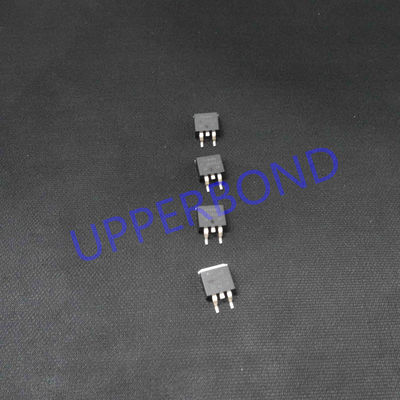

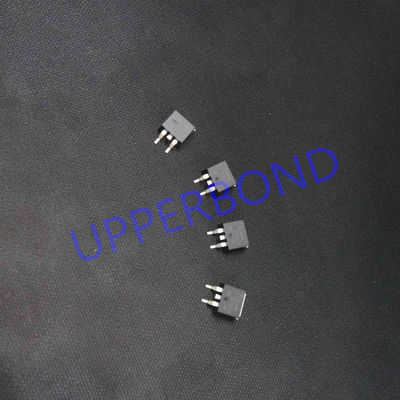

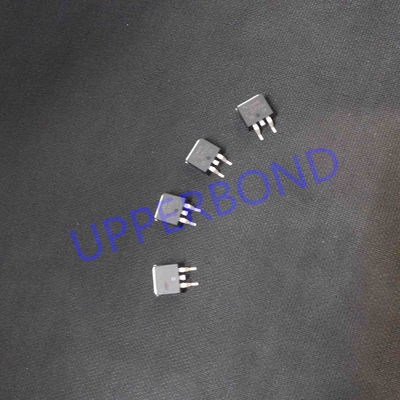

Транзистор машинного оборудования Sasib 3000 Nano полно расклассифицированный лавиной Kretek

Транзистор полупроводниковое устройство используемое для того чтобы усилить или переключить электронные сигналы и электропитание. Транзисторы один из основных строительных блоков современной электроники. Она составлена материала полупроводника обычно с по крайней мере 3 терминалами для соединения с внешней цепью.

1. Массовое производство

В 1950s, египетский инженер Mohamed Atalla расследовал поверхностные свойства полупроводников кремния на лабораториях колокола, где он предложил новый метод изготовления полупроводникового устройства, покрывая кремниевую пластину с изолирующим слоем окиси кремния так как электричество смогло надежно прорезать к проводя кремнию ниже, преодолевая поверхностные государства которые предотвратили электричество от достижения semiconducting слоя. Это как запассивированность поверхности, метод который стал критическим к индустрии полупроводника как она позже делал возможным массовое производство интегральных схема кремния.

2. MOSFET

Транзистор пол-влияния металл-окис-полупроводника (MOSFET), также известный как транзистор MOS, был изобретен Mohamed Atalla и Dawon Kahng в 1959. MOSFET был первым поистине компактным транзистором который смог быть миниатюризирован и масс-произведен для широкого диапазона польз. Со своей высокой масштабируемостью, и много более низкой плотности расхода энергии и высоких чем транзисторы двухполярного соединения, MOSFET сделал его возможным построить интегральные схемаы высокой плотности, позволяющ интеграции больше чем 10 000 транзисторов в одиночном IC.

3. CMOS

CMOS (комплементарный MOS) был изобретен Chih-тянью Sah и откровенным Wanlass на полупроводнике Фэйрчайлда в 1963. Первый отчет MOSFET плавучего затвора был сделан Dawon Kahng и Simon Sze в 1967. MOSFET двух-ворот сперва был продемонстрирован в 1984 электротехническими исследователями Toshihiro Sekigawa и Yutaka Hayashi лаборатории
